ハイエース（200系）専用ドライブレコーダー搭載12型デジタルミラーパッケージ［車外用リアカメラモデル］リアカメラカバー：白 DVR-DM1200A-OC-HI-200-W

＜対応車種＞
ハイエース標準ボディー/標準ルーフ、ワイドボディ/ミドルルーフ：2013年(H25)12月　～現在（4型以降）
レジアスエース：2013年(H25)12月～2020年(R2)4月

＜使用上のご注意＞

●ミラーにオートハイビームのセンサーが付いている場合は、使用できなくなります。
●その他純正ミラーに内蔵された機能がある場合は、使用できません。

＜適合について＞

●純正のバックモニター内蔵自動防眩ミラー装着車は、別売のケーブル（KWX-Y400HI-NR）^※1またはRCA変換ユニット（KWX-Y410HI-G）^※2を取付けることによりナビゲーションへバックモニターの映像を写すことが可能となります。
●純正デジタルインナーミラー付車は装着できません。
●製品取り付け部周辺にオプション等が取り付けられている場合は、製品を装着できない場合があります。
●車外用リアカメラの取付けには穴あけ加工が必要となります。

※1 アルパイン製カーナビ　カメラダイレクト接続端子に対応いたします。
※2 ディスプレイオーディオなどRCAカメラ接続端子を持つ製品と接続可能です。

車種専用オープニング画像

エンジンをかけると、画面には愛車の名前とフロントビューを印象的に描いた映像が浮かび上がります。
※アルパインホームページから車種専用オープニング画像をダウンロードすることでご利用いただけます。

車種専用オープニング画像のダウンロードはこちら»

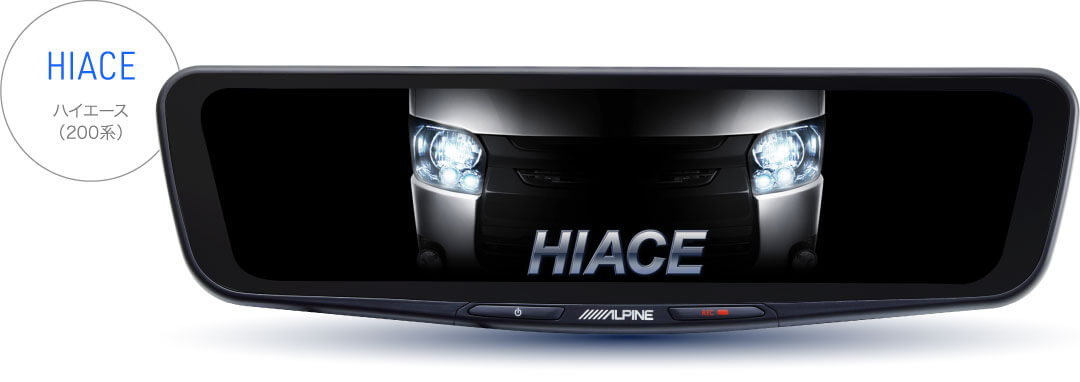

車種専用オープニング画面：HIACE ハイエース（200系）

車種専用取付け

純正ミラーからアームごと交換するため、余計な配線なども見えず後付け感のないスッキリとした取付けを可能にしました。

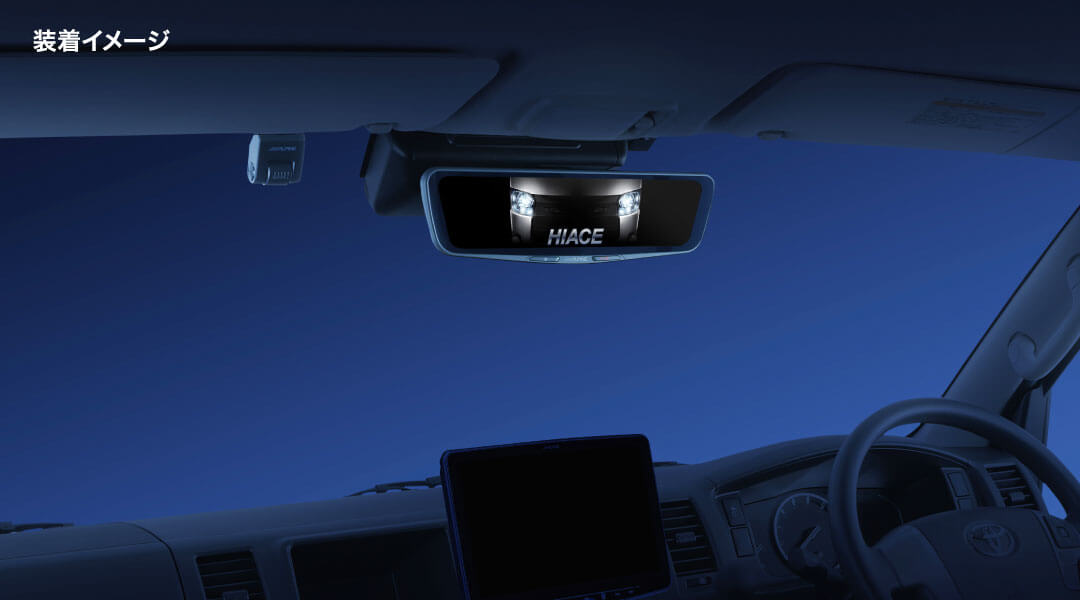

装着イメージ

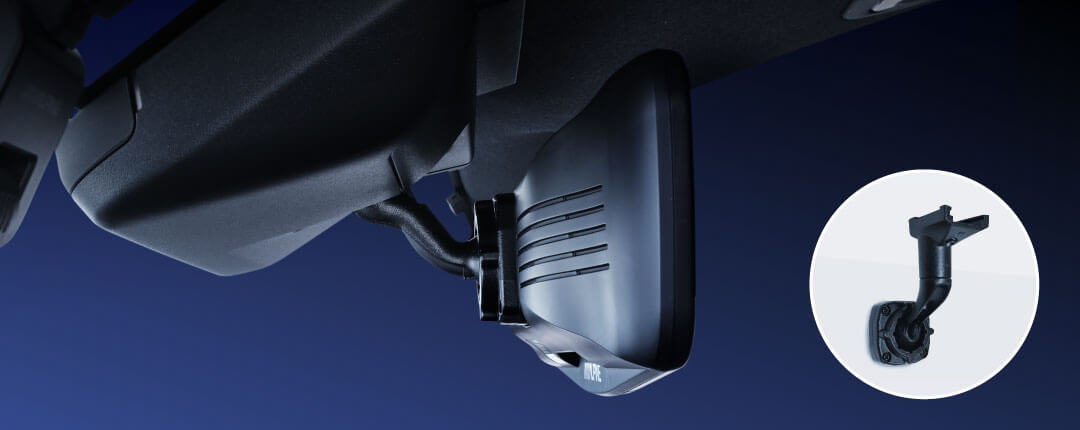

専用アームによる取付け
※画像はハイエース/レジアスエース（200型）の装着イメージです。

専用に設計されたケーブルカバーや車外用リアカメラカバーにより、車体やウインドウの形状など、それぞれの車種特有の仕様にあわせて
最適な位置にカメラを取付け可能です。

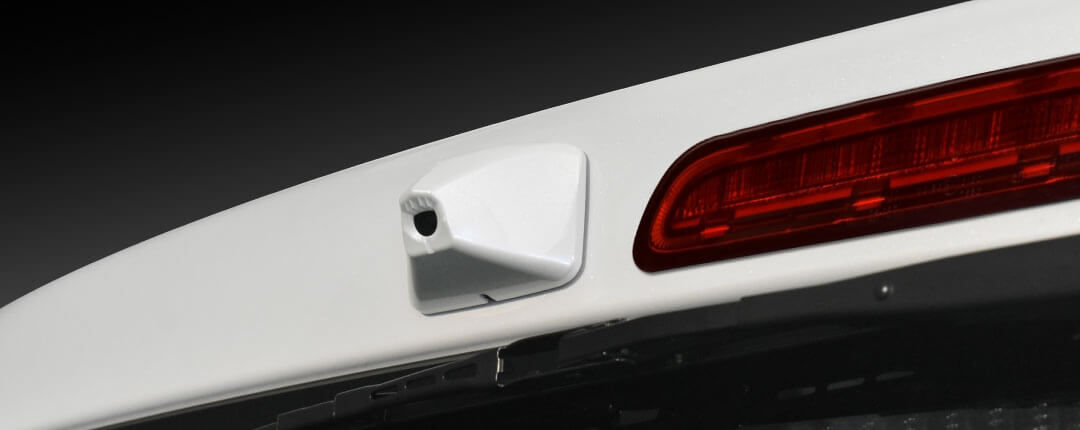

: 専用車外用リアカメラカバーによる取付け

洗練されたデザイン

大画面でも重さを感じさせないスリムデザイン。愛車に美しく装着します。

洗練されたデザイン

: 従来のルームミラーに比べ後方視野が大幅に拡大。死角が少なくなることで安全面も向上しました。

使いやすいユーザーインターフェース（タッチパネル・アイコンレイアウト）

右ハンドル車のドライバーを考慮したボタンレイアウトと、設定状況がひと目で分かるアイコン表示で使いやすさとわかりやすさを追求しました。

使いやすいユーザーインターフェース（タッチパネル・アイコンレイアウト）

※操作は安全な場所に停車して行い、運転中の操作は行わないでください。

※製品画像はDVR-DM1000A-ICDVR-DM1000A-OCDVR-DM1200A-ICDVR-DM1200A-OCDVR-DM1000B-ICDVR-DM1000B-OCになります。※画像はイメージです。

明るさ調節

画面を左右になぞると、明るさを調節できます。

カメラアングル調節

画面を上下になぞると、カメラアングルを調節できます。

※操作は安全な場所に停車して行い、運転中の操作は行わないでください。

※画像はイメージです。

万が一の時に、前方・後方を同時録画。後方からの危険運転も見逃しません

あおり運転や危険な追い越しなど、運転中のトラブルは予測不可能。前後のカメラによる録画で、前方はもちろん後方から迫るトラブルも見逃しません。

フロントカメラ

リアカメラ

本機やパソコンで映像チェック

録画した映像は本機での再生、または製品付属の専用ビューアで録画された映像をPCで再生することが可能です。
専用ビューアでは、車外の記録映像、走行中の車両位置を示すマップの情報を同時に再生できます。

■PCビューアのダウンロードはこちら

※対応OSはWindows 7 / 10

ビューア画面

ビューア画面

5つの録画モードで安心

常時録画、衝撃録画、手動録画、駐車録画、静止画の5つの録画モードがあります。

常時録画

イグニッションキーONからOFFまでの映像をmicroSDカードに常時録画します。
microSDカードの常時録画フォルダの容量がいっぱいになると古いデータから上書きして録画を続けます。

常に状況を録画する
衝撃録画/手動録画
常時録画中に衝撃検知した時や、手動録画ボタンを押した時に、下記時間の映像を録画したものを抽出し、
別ファイルとして保存します。
- ※操作は安全な場所に停車して行い、運転中の操作は行わないでください。
1で衝撃検知または手動録画ボタンを押した時、映像1と映像2のファイルを各フォルダに保存します。

2で衝撃検知または手動録画ボタンを押した時、映像2と映像3のファイルを各フォルダに保存します。
駐車録画
駐車モードはエンジンオフの30秒後から有効となります。駐車モード中に衝撃検知した時に、
駐車録画モードで設定した録画方式で、下記時間の映像を抽出し、別ファイルとして保存します。
タイムラプス1の場合は、1ファイル（15分）を約1分、タイムラプス2の場合は、1ファイル（15分）を約30秒で再生します。
- ※タイムラプスはコマ録り画像のため、再生時間が非常に短くなります。
- ※駐車録画モードは車両の常時電源を使用しているため、車両バッテリーへの負荷がかかります。
  定期的に車両バッテリーの点検を行ってください。
1で衝撃検知した時、映像1と映像2のファイルを保存します。

2で衝撃検知した時、映像2のファイルを保存します。

3で衝撃検知した時、映像2と映像3のファイルを保存します。
1で衝撃検知した時、映像1と映像2のファイルを保存します。

2で衝撃検知した時、映像2のファイルを保存します。

3で衝撃検知した時、映像2と映像3のファイルを保存します。

別売品なしで駐車録画が可能 ※製品付属の配線のみで駐車録画可能。

別売品なしで駐車録画が可能

万が一ぶつけられても、衝撃検知で記録を開始

POINT

低電圧OFF機能: 本機には駐車録画時に車両のバッテリー上がりを防ぐための機能が備わっています。
設定した電圧値よりバッテリーの電圧が下回った場合、本機の電源をオフにします。（電圧3段階調整可能）

オフタイマー

駐車モード中のオフタイマーが設定できます。

※駐車モードON時は自動的にオフタイマーがONになります。

設定内容：: 3時間/6時間/12時間/
24時間（初期設定値）/
48時間/72時間/無し

大容量32GBのmicroSDHCカード付属

microSDHCカードは32GBの大容量。

大容量32GBのmicroSDHCカード付属

信号機もしっかり録画

LED信号機特有の点滅周期に影響されず、信号機の状況をしっかりと録画します。
※周囲の環境によっては、点滅して録画される場合がございます。

フレームレート30fpsまたは25fpsの場合 無点灯状態で撮影される可能性がある

フレームレート27.5fpsの場合 信号機の状況もしっかり記録！

※画像はイメージです。実際とは異なる場合があります。※画面は一部を除きDVR-DM1000A-ICDVR-DM1000A-OCDVR-DM1200A-ICDVR-DM1200A-OCDVR-DM1000B-ICDVR-DM1000B-OCで撮影、ハメコミ合成です。

1012型大画面

ドライバーからの見やすさを考慮した1012型液晶。大画面ながらも圧迫感のないスリムな形状に仕上げました。

10型大画面 12型大画面

※製品画像はDVR-DM1000A-ICDVR-DM1200A-ICDVR-DM1000B-ICになります。 ※画像はイメージです。

下記の【デジタルミラー（純正ミラー交換タイプ）原寸図】を印刷して、 デジタルミラー装着時のサイズ感・装着位置などをお確かめください。 （デジタルミラー（純正ミラー交換タイプ）原寸図を印刷の際は、サイズと向きを「A4・横」に設定の上、出力をしてください。）: デジタルミラー
（純正ミラー交換タイプ）原寸図

下記の【デジタルミラー（純正ミラーカバータイプ）原寸図】を印刷して、 デジタルミラー装着時のサイズ感・装着位置などをお確かめください。 （デジタルミラー（純正ミラーカバータイプ）原寸図を印刷の際は、サイズと向きを「A4・横」に設定の上、出力をしてください。）: デジタルミラー
（純正ミラーカバータイプ）原寸図
